看到网上有很多小伙伴询问钢格板规格型号的意义，鲁班到家小编今天就来为大家详细介绍下钢格板规格型号意义。

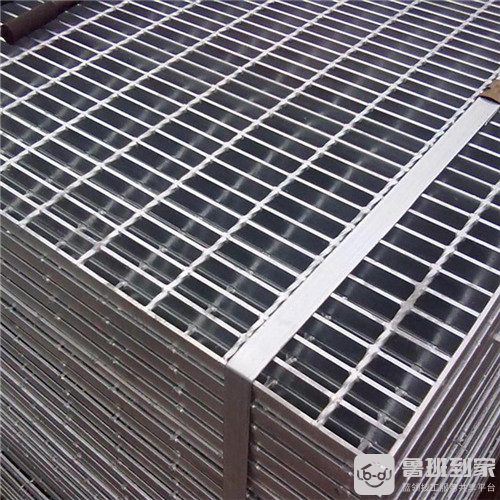

　　钢格板规格型号意义

　　1、型号和标记

　　钢格板的型号，根据承载扁钢规格、承载扁钢与横杆组合间距、钢格板结构型式、承载扁钢外形，以及表面处理状态等不同，形成多种规格，例如：

　　（1）钢格板的承载扁钢截面尺寸为32mm×3mm，承载扁钢中心间距为30mm，横杆中心间距为50mm，构造型式为压焊钢格板，表面不处理，其标记为G323／30／50WU。

　　（2）钢格板承载扁钢的截面尺寸为40mm×5mm，中心间距为40mm，横杆中心间距为50mm，构造型式为压锁钢格板，表面热浸镀锌处理，其标记为G405／40／50L。

　　2、标注解释

　　（1）钢格板构造型式，例如:

　　W—压焊钢格板(在标记中可省略)；L—压锁钢格板。

　　（2）承载扁钢中心间距，单位为毫米（mm）

　　（3）横杆中心间距，单位为毫米（mm）

　　（4）承载扁钢外形标记:

　　F--扁钢(在标记中可省略)；

　　Ⅰ--Ⅰ型钢；

　　S--齿型扁钢。

　　5.表面处理状态标记:

　　G--热浸镀锌(在标记中可省略)；

　　P--涂漆；

　　U--表面不作处理。

　　3、术语及定义

　　（1）承载扁钢：承受主要荷载的扁钢；

　　（2）横杆：固定于负载扁钢上的扭绞方钢、圆钢或扁钢等；

　　（3）净空间隙：钢格板开敞通孔的最大内切圆直径；

　　（4）承载扁钢中心间距：相邻的两条承载扁钢中心到中心之间的距离；

　　（5）横杆中心间距：相邻的两条横杆中心到中心之间的距离；

　　（6）包边板：焊于钢格板承载扁钢或其他开口、切口边缘上的扁钢或型钢；

　　（7）踢脚板：固定于平台四周或钢格板切口、开孔的边缘的挡板；

　　（8）钢格板长度：平行于承载扁钢方向的钢格板最大尺寸，称为钢格板的长度(L)；

　　（9）钢格板宽度：垂直于承载扁钢方向的钢格板最大尺寸，称为钢格板的宽度(W)。
