五孔插座是现在家装中很常用的一种插座，接下来我们就跟着五孔插座接线图一起了解它的接法吧。

　　一、五孔带开关插座接法

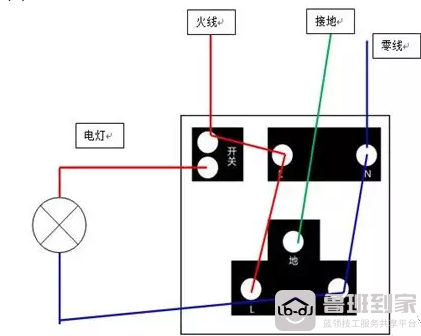

　　1、五孔插座接线图一

       标号分别是1接火线，2接到4；N接6；地接5

　　在接入五孔带开关插座前，需要准确的确定连接固定的部分，需要注意的是电路火线插入"开关"区域的接线桩任一插孔，然后注意将零线插入N孔，最后再将地线插入地线孔。

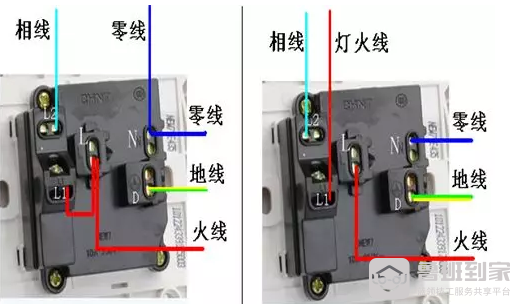

　　2、五孔插座接线图二

       在接入五孔带开关插座的时候，大家根据需要选择适合自己的接线方式，再确定跳线的情况。

　　(1)开关控制插座接法：将插座火线通过跳线连接到"开关"的空余插孔上。

　　(2)插座即插即用开关另控负载接法：将插座火线(L)与电路火线并接入同一开关接线桩插孔，其它负载(如灯)的火线接开关空余插孔，零线并入N孔。这样连接的目的是使开关与插座实现并联电路。

　　3、五孔插座接线图三

       插座里面的三根线，包括(火线，零线和地线)，首先要找到火线，然后把火线接到开关上，再把那两根分别接上就可以。

　　将2个开关控制5孔(1个三孔一个2孔)现在你要用它来控制2个灯，你的2个灯自然要有2条回路了，你把火线找出来，在2个开关上分别接上，再把灯的2条回路接到2个开关上，当然，你的火线也要接到插座上。

　　二、五孔插座安装注意事项

　　1、安装单相两孔的插座时，若插座孔水平方向放置，应为"左零、右火";若插座孔垂直方向放置，应为"上火、下零"。三孔插座应为"左零、右火"，保护接地在上端，零线与保护接地一定不能接错，也不允许零线和保护接地接在一起。应对照导线的颜色对号入座。

　　2、卫生间的环境比较潮湿，应选用绝缘级别高防水防溅式五孔插座;电冰箱、空调器、彩电、计算机、洗衣机等应使用"独立"的，带有保护接地的质量可靠的带开关三孔插座，最好不要使用五孔插座。

　　3、厨房、卫生间、露台的五孔插座安装当尽可能远离用水区域。如需要靠近，当加配插座防溅盒。台盆镜旁可设置电吹风和剃须用电源插座，离地1.5～1.6米为宜。

　　4、一般明装的五孔插座距地面应不低于1.8m;暗装的电源插座距地面0.3m。为了防止儿童触摸，最好选购带有保险挡片的安全插座，同一居室内插座的高度应保持一致，开关的通断位置应一致。

　　5、客厅卧室每个墙面，两个插座间距离当不高于2.5米，墙角0.6米范围内，至少安装一个备用五孔插座。
