一、LED吸顶灯的构成和散热

普通LED吸顶灯的构造和普通吸顶灯没有什么区别。都是由底壳，外罩，电源，灯等4个部分组成，外观也一模一样，如图所示。

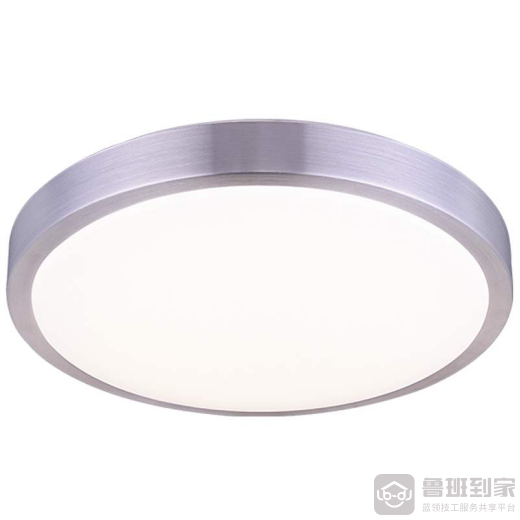

LED吸顶灯的外观

通常对于要求高的厂合的大多采用1W的LED灯珠。

灯珠可以按照其外形来排列，例如假定外形为圆形，那么灯珠就排成圆形，反之，假如外形是方形，那么就排成方形。即便如此，灯珠的排列也还是有很多种方法，一个典型的LED吸顶灯的内部结构如图所示。

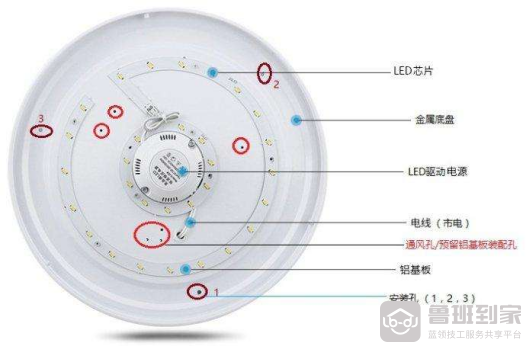

LED吸顶灯的内部结构

图中圆环形的印制板上有一圈LED灯珠，它是采用9颗1W的流明型LED灯珠，总共功率为9W。中间的长方形为其恒流电源。

需要提出的是仍然有大量的低价LED吸顶灯采用了小功率草帽灯，然而由于草帽灯的热阻很大(450℃/W)，很难把热导出，因而光衰严重，寿命很短。

LED吸顶灯的灯罩及密封性

灯罩通常采用PC板和亚克力板原料，其性能如下：

(1)透光性：PC板透光率最高可达89%，可与玻璃相妣美。UV涂层板在太阳光下爆晒不会产生黄变，雾化，透光不佳，十年后透光流失仅为6%，PVC流失率则高达15%—20%，玻璃纤维为12%-20%。

(2)抗撞击：PC板撞击强度是普通玻璃的250-300倍，同等厚度亚克力板的30倍，是钢化玻璃的2-20倍，用3kg锤以下两米坠下也无裂痕，有“不碎玻璃”和“响钢”的美称。

(3)防紫外线：PC板一面镀有抗紫外线(UV)涂层，另一面具有抗冷凝处理，集抗紫外线、隔热防滴露功能于一身。可阻挡紫外线穿过，及适合保护贵重艺术品及展品，使其不受紫外线破坏。

(4)重量轻：比重仅为玻璃的一半，节省运输、搬卸、安装以及支撑框架的成本。

(5)阻燃：国家标准GB50222—95确认，PC板为难燃一级，即B1级。PC板自身燃点是580摄氏度，离火后自熄，燃烧时不会产生有毒气体，不会助长火势的蔓延。

(6)可弯曲性：可依设计图在工地现场采用冷弯方式，安装成拱形，半圆形顶和窗形。最小弯曲半径为采用板厚度的175倍，亦可热弯。

(7)温度适应性：PC板在-100℃时不发生冷脆，在135℃时不软化，在恶劣的环境中其力学，机械性能等均无明显变化。

(8)耐候性：PC板可以在-40℃至120℃范围保持各项物理指标的稳定性。人工气候老化试验4000小时，黄变度为2，透光率降低值仅0.6%。

(9)密封性：LED吸顶灯采用新型钢底盘、厚防尘密封条和好的灯罩，能达到很好的防尘、防潮、防小虫、防爆功能，使LED吸顶灯可以用在很多较恶劣的环境，比如室外走廊、卫生间等。

LED吸顶灯的散热

吸顶灯在结构上的特点也是有利于散热的。

内部空气无阻挡自由流通。这是吸顶灯相比于其他灯具最大的优点。密闭而不流通的空气是一种绝热性能很好的绝热体，反过来，能够自由流通的空气却是最好的散热体。世界上所有的发热物体最后都是把热量散发到空气中去的。因为吸顶灯的底板有很多小孔，所以在吸顶灯的灯罩里，LED灯珠所产生的热量可以通过空气立刻传递到外边去。

灯罩能够很好散热。我们知道对流和辐射散热主要和面积及材料有关，而塑料的辐射散热的效果是很好的，而且灯罩的厚度很薄，所以塑料的导热不好的影响可以忽略。

因为在吸顶灯的内部空气的流通很好，很容易把热量带到泡壳上。所以灯罩起了主要的散热作用。

面积大：根据圆形的面积计算公式：S=πr2，或S=π(d/2)2，对于一个直径为45cm的圆形吸顶灯，它的底板面积就是1590cm2。因为吸顶灯通常安装在室内，没有过高室温，所以可以采用40cm2/W的经验数据，那样也可以散去40W的功率。但是由于底板靠近天花板，不易散热，所以底板的实际散热效果会差很多。

而灯罩因为是曲面形，其面积要比圆形更大，而且它的安装朝下，没有任何阻挡，所以散热效果要比底板更好。

底板上多打一些通风孔会对散热有很大的好处。这些通风孔应当打在外圈，以免被阻挡。但也可能带来小虫钻入的可能性。

采取以上措施以后，LED吸顶灯并不需要很重的鳍片式散热器也可以满足散热的要求。可以说LED吸顶灯是唯一不需要特制的铝散热器的LED灯具。

二、LED吸顶灯的电源

现在让我们先来看一下普通吸顶灯的电源。

普通吸顶灯通常采用电子镇流器，或者称为高频变压器。但是市面上的电子镇流器的质量都比较差。例如，作者就测试了一款普通吸顶灯安装了飞利浦的32W环形灯管。实测的结果如下：Pin=16W，PF=0.62。所以它只用到环形灯管50%的功率，而且功率因数也很差。作者也测试了一个9W节能灯的参数，测得Pin=8.4W，PF=0.563，功率因数都不能满足>0.7的要求，但仍然在市面上大量流通。

LED驱动器的功率因数很容易达到PF>0.7的要求，且在交流85～265V的电源范围内都能正常工作，输出功率基本不变，而且能正常工作在直流电110V或直流电220V的电源，在发电厂、变电站、钢铁厂、化工厂等需要交直流电源两用灯具的场合，LED吸顶灯能得到完美的表现。

LED吸顶灯正在渐渐成熟起来，比传统的灯管吸顶灯已显出很大的性价比优势，大家可以享受环保节能的明亮生活，从此远离频繁维护吸顶灯之苦，在进一步改进工艺的前提下，相信LED吸顶灯能进入更多特种作业环境，比如防爆、矿道等。
