一般电器都会有变频器这个部件，变频器使用不当或者是用久之后会出现一些常见故障，例如开关电源损坏。今天小编这篇文章要给大家介绍下变频器开关电源维修步骤。

　　一、变频器概念和组成

　　1.变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式，来控制交流电动机的电力控制设备。

　　2.变频器开关电源主要由电网滤波器，输入整流滤波器，变换器，输出整流滤波器，控制电路，保护电路。

　　二、开关电源维修步骤

　　1.准备用于维修开关电源的工具，这些工具必须事先准备，不然不知道如何维护。

　　2.首先关闭电源，检查整流电路D1-D4是否击穿或断路，滤波电路的电容是否损坏，平衡电阻R1和R2是否正常，降压电阻是否正常。R3烧坏或电阻值增加而失败。如果是这样，请修改损坏的电阻。

　　3.检查开关管的BE结和CE结是否击穿和短路，并测量开关变压器和每个绕组的短路现象，以确定开关管和开关变压器的好坏（测试停电时）

　　4.检查次级输出绕组的整流器和滤波元件，并重点检查滤波电容器是否鼓胀或损坏，以消除次级电路短路的可能性。

　　5.检查吸收电路的D5，R11和C9是否正常

　　6.在上述组件正常的情况下，我们可以从变频器上卸下开关电源板，然后分别进行通电测试。慢慢将调压器调整到开关电源的额定电压。这时，应该听到变压器的吱吱声。如果未听到启动振动的声音，请使用万用表检查uc3844电源的正负之间是否存在约12v-16v直流电压。

　　7.确认uc3844的电源端子电压正常后，可以使用示波器检查uc3844的6个引脚是否输出PWM波形，以触发开关管端。注意，根据不同的电路设计，PWM波的频率通常在20kHz至100kHz之间。

　　8.如果没有PWM波输出，请更换定时元件C5，R8，C6或uc3844。

　　9.检查以上步骤后，发现电源主电路，充电电阻和主电路接触器均正常，故障在电源板上。

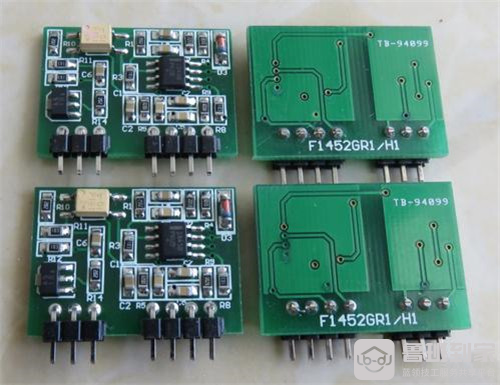

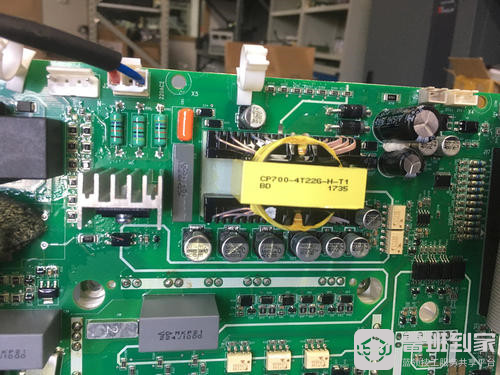

　　10.测量开关电源板。如果通过了前五个步骤，则需要单独给电源板加电，以测量PWM调制芯片的电源端子。接地电压约为12.5V，表明电源正常。

　　11.用示波器查看芯片的PWM输出，发现没有PWM调制波形。更换PWM调制芯片后，开机测试正常，OK！
