凯迪仕TK3智能锁安装教程,附图文详细教学
2021-11-11 10:53
作者:鲁班到家
浏览次数:1849
摘要:环境检查:门缝宽度是否大于2毫米、两扇门中间间距是否足够 配件包含:前面板、后面板、锁体、钥匙、配件包、侧扣板、电池、说明书

凯迪仕TK3智能锁安装教程

                                                               步骤一:装前检测

                            环境检查:门缝宽度是否大于2毫米、两扇门中间间距是否足够

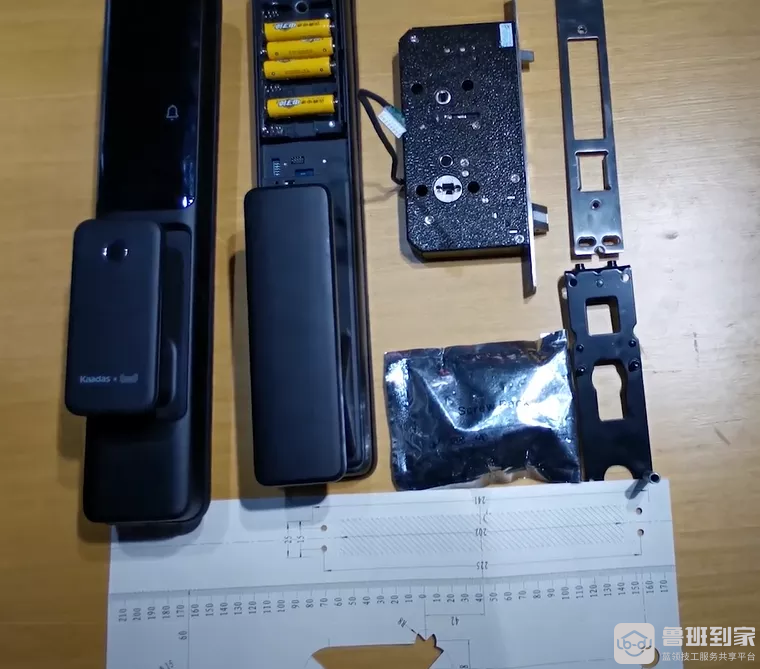

         配件包含:前面板、后面板、锁体、钥匙、配件包、侧扣板、电池、说明

                            通电检测:指纹头、密码按键、门铃、电控按键、电子锁体

凯迪仕TK3智能锁安装教程,附图文详细教学


步骤二:锁体换向

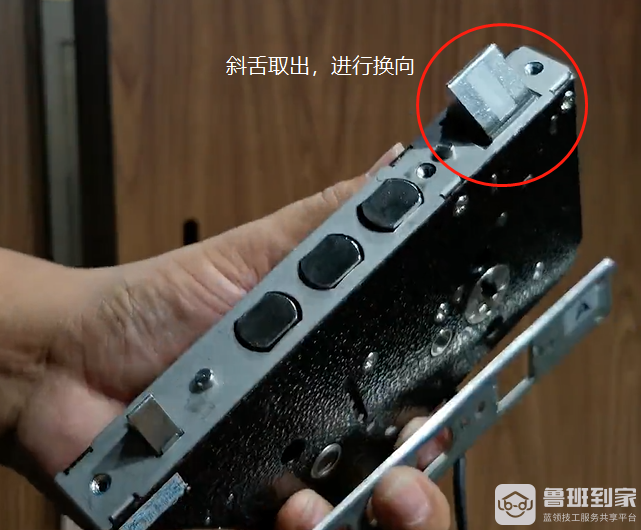

锁体斜舌换向时,需要使用(T10内六角螺丝)拆掉导向片换向,不需要更换定向螺丝。

凯迪仕TK3智能锁安装教程,附图文详细教学


步骤三:开孔说明

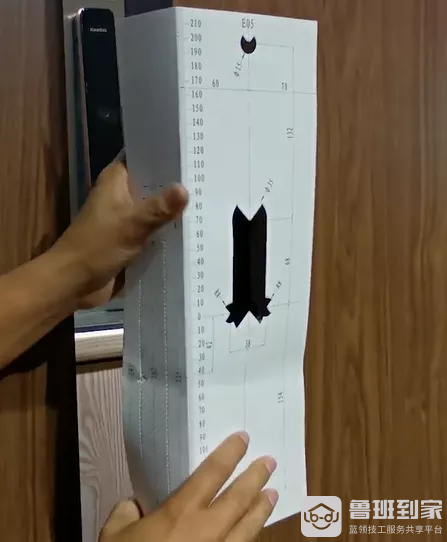

根据开孔图,进行开孔,切勿拿反开孔图纸,数字为正,不能反。

凯迪仕TK3智能锁安装教程,附图文详细教学


步骤四:安装面板

安装前面板:

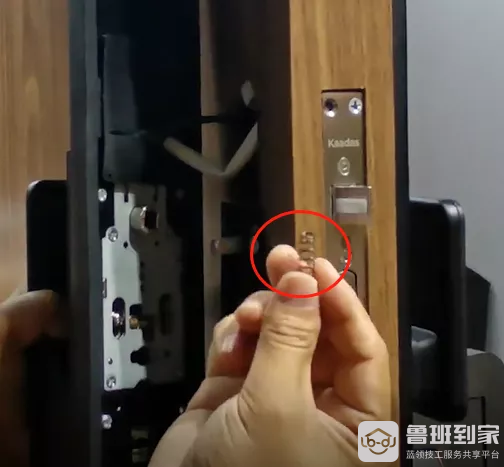

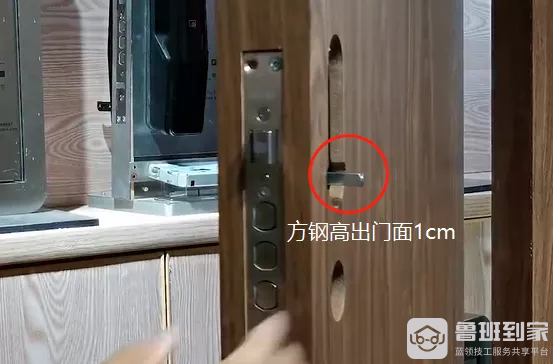

前面板不需要调向,前面板的弹簧切勿漏装,前面板的方钢高出门面1cm。

凯迪仕TK3智能锁安装教程,附图文详细教学

安装后面板:

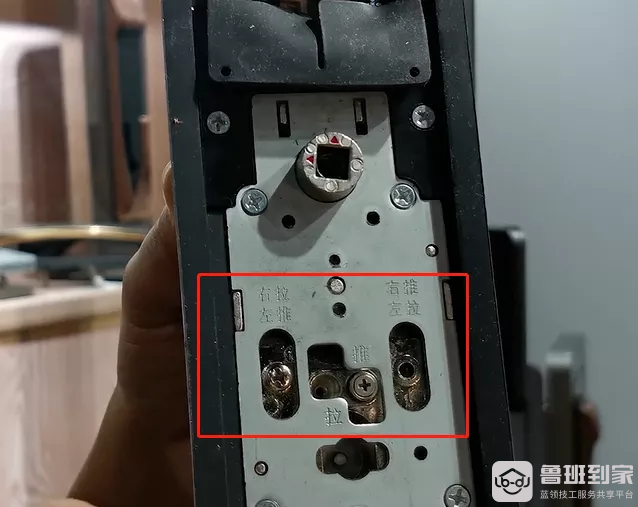

根据开门方向先调节后面板推拉的固定螺丝,以人站在门内为标准,门上合页在左边为左开门,门上合页在右边为右开。

凯迪仕TK3智能锁安装教程,附图文详细教学

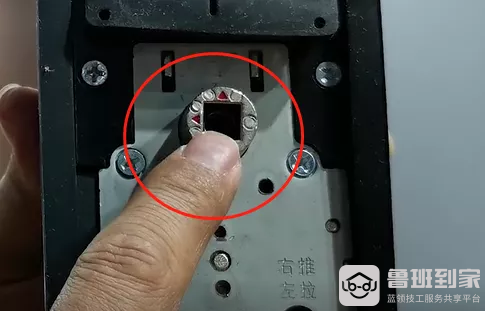

后面板方钢孔的两个红色箭头,一个朝着正上方,一个朝着锁体锁舌的方向,后面板方钢高出门面1cm左右。

凯迪仕TK3智能锁安装教程,附图文详细教学

凯迪仕TK3智能锁安装教程,附图文详细教学


步骤五:安装侧扣板

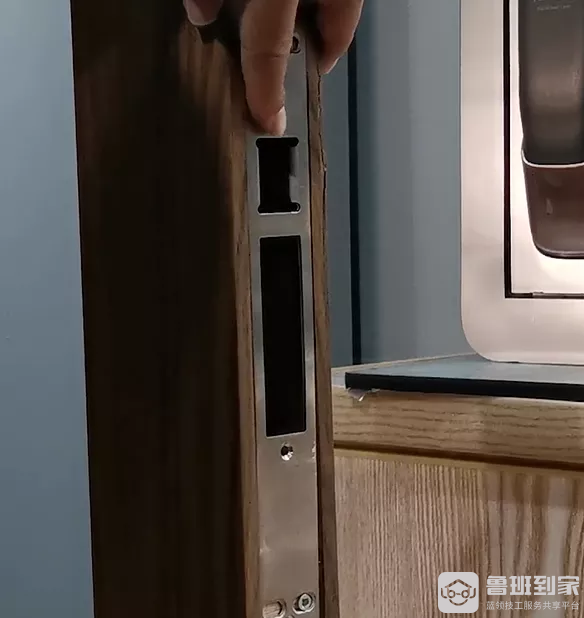

固定侧扣板,关门后门晃动有间隙,可以把侧扣板往门内调节,切勿调的太紧,不然会影响开关门的顺畅性。

凯迪仕TK3智能锁安装教程,附图文详细教学


最后:验收(标准如下

测试关门后主舌可以正常上锁

各项开锁功能正常运作

开关门确保顺畅

机械钥匙可以正常开锁
