一、高温防尘防水板及高温隔热板安装

1.按图2－1标示将高温防尘防水板3-1对中放置在整体保温基座上，注意将高温防尘防水板有特殊涂层的一面放置在下面。

2.按图2－1标示将高温隔热板3-2对中放置在高温防尘防水板上面。

图2-1

（★特别注意：安装高温防尘防水板、高温隔热板时，先放高温防尘防水板，该板光滑一面朝干熄炉内，另一面朝上放到整体保温基座上，调整板子中心对好整体保温基座中心，然后把高温隔热板轻放在高温防尘防水板上。）

二、雷达基座安装

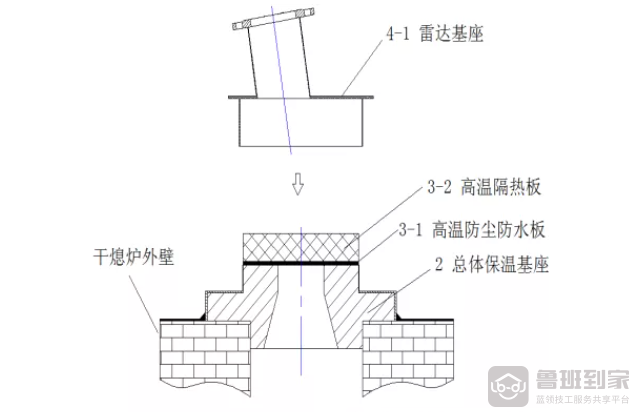

1.按图3－1标示将雷达基座4-1放置在高温隔热板和总体保温基座上面。（★特别注意：雷达基座落到高温隔热板上时需控制力度，若落下时有冲击易造成高温防尘防水板损坏！）

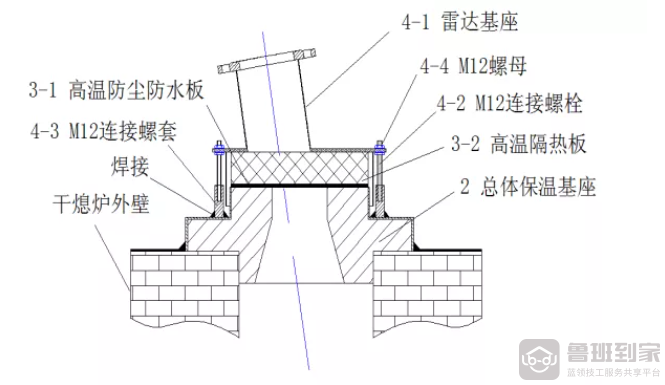

2.按图3－2所示在雷达基座安装螺栓孔装上M12连接螺栓4-2、螺母4－4，底部拧上螺套4-3。

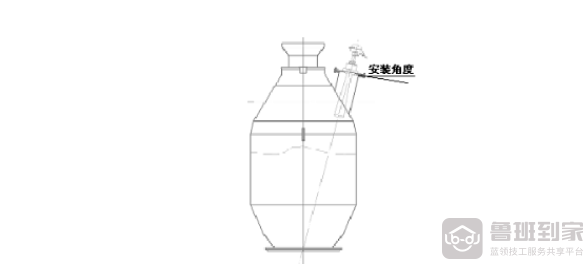

3.找准安装基座位置与方向：如图3-1、图3－2所示安装座倾斜方向正对干熄炉外壁一侧，雷达安装基座下部罩住总体保温基座部分应间隙均匀。

4.对准位置后将连接螺套4-3底部与整体保温基座2焊接，须焊接牢固。

5.连接螺栓与安装基座用螺母螺栓连接，用螺母适度锁紧（手感觉带紧即可）螺栓，固定好雷达安装基座，反方向拧紧并紧螺母，锁定死螺栓。

图3-1

（★特别注意：雷达基座安装时轻放到高温隔热板上，全部螺栓拧上后再对角均匀紧固螺栓，螺栓紧固力矩必须控制好。通常用手把螺母拧到位后用8寸活动扳手轻微加力即可，待烘炉时炉体升温到位后再用8寸活动板手轻微加力对角拧一遍，这一点请务必注意！否则螺栓压得过紧易造成高温防尘防水板损坏！

图3-2

以上安装过程需特别注意：高温防尘防水板、高温隔热板、整体保温基座轻拿轻放，取放时放在安全可靠位置上，防止搬运、存放不当造成部件损坏，导致设备无法正常使用的严重后果。

三、密封说明

高温防尘防水板为一特制材料，硬度较高，不易压缩（抗剪切能力较弱），而高温隔热板、整体保温基座与高温防尘防水板接触表面较为柔软，常温下有有一定压缩量，干熄炉烘炉后炉内升温到位时高温隔热板、整体保温基座密封表面材质性能转变，压缩性能大幅提高，当整体保温基座与雷达安装基座之间有一定预紧力时，高温隔热板、高温防尘防水板、整体保温基座三者接触表面紧密贴合，满足干熄炉密封要求。

必须注意的是，由于高温防尘防水板、高温隔热板、整体保温基座的材料特殊性，安装时须严格按照安装要求与步骤进行，小心控制M12螺栓的拧紧力矩，满足密封需要即可，防止力矩过大，造成高温防尘防水板损坏。
